一種儲罐新型抗震金屬軟管
技術領域
本發明涉及金屬軟管技術領域，具體為一種儲罐新型抗震金屬軟管。
背景技術

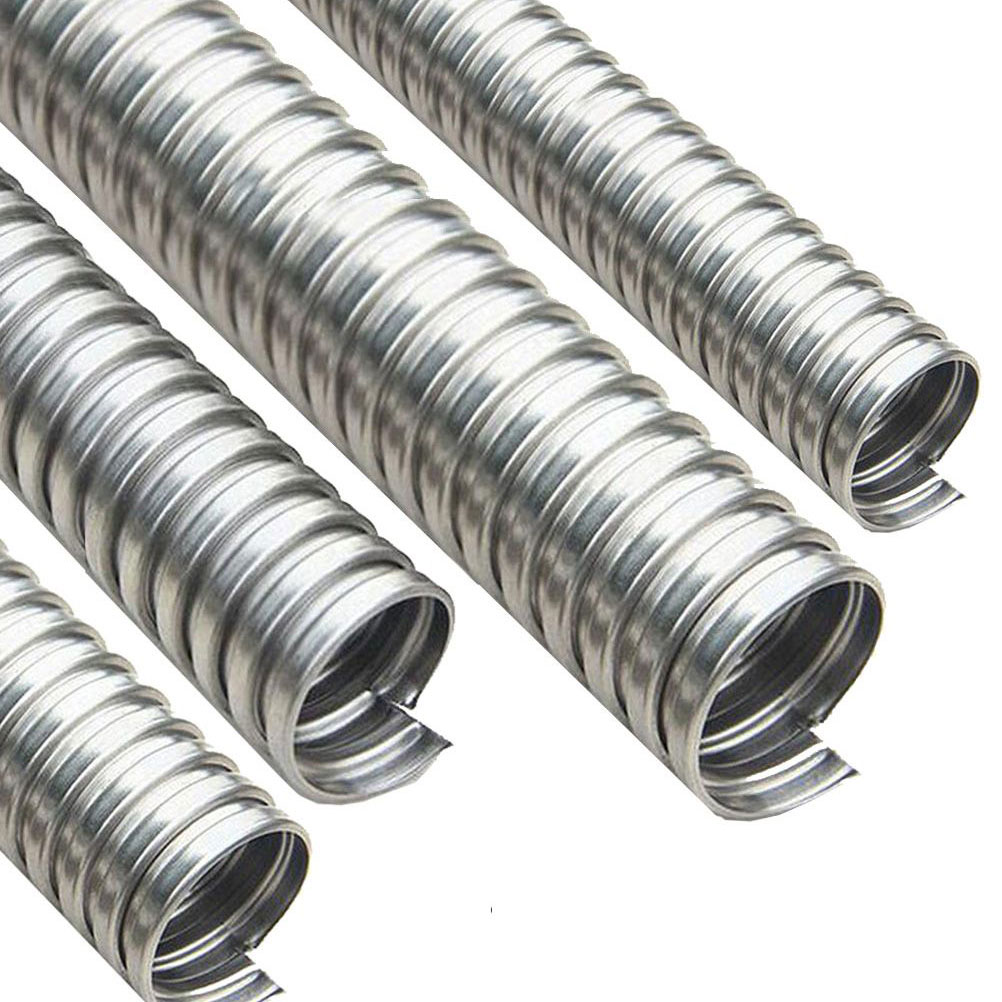

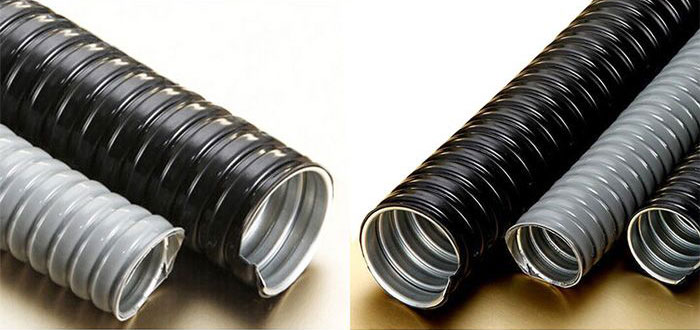

金屬軟管是現代工業中常用到的重要的一種部件，主要作用是用于連接安裝管線，而現有技術中的金屬軟管抗震性能差，當遇到外界惡劣環境時，如地震，或者人為造成的劇烈震動時，會造成金屬軟管扭曲直至斷開或者開裂，嚴重影響到金屬軟管的使用效果與使用使用壽命，同時在金屬軟管由于震動發生扭曲時，傳統的連接方法，連接不穩定，金屬軟管發生扭曲時就會導致連接松動，為此，我們提出一種儲罐新型抗震金屬軟管。
發明內容
本發明的目的在于提供一種儲罐新型抗震金屬軟管，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案:一種儲罐新型抗震金屬軟管，包括金屬軟管，所述金屬軟管的外壁包裹設置有波紋管，所述波紋管的外壁包裹設置有隔離層，所述隔離層的外壁包裹設置有彈簧層，所述彈簧層的外部包裹設置有外保護層，所述金屬軟管的右側連通設置有銜接管，所述銜接管套接設置有連接法蘭，所述連接法蘭的右側設置有內螺紋接口，所述銜接管的內腔右側頂部與底部均設置有卡槽，所述金屬軟管的左側連通設置有固定管，所述固定管的左側設置有固定法蘭，所述固定法蘭的左側設置有與內螺紋接口相匹配的外螺紋接口，所述固定管的左側貫穿固定法蘭設置有伸縮軟管，且伸縮軟管延伸至固定法蘭的左側外部，所述伸縮軟管的頂部左側與底部左側均設置有與卡槽相匹配的三角形卡塊。
優選的，所述銜接管的外壁左側環繞設置有滑槽，所述連接法蘭的內腔內壁均勻設置有六組滑塊，所述銜接管通過相匹配的滑槽與滑塊活動連接連接法蘭。^006]優選的，所述隔離層設置為橡膠皮帶包裹層，且隔離層的厚度設置為三毫米，且隔離層遠離波紋管的一端從左至右依次均勻設置有與彈簧層相匹配的凹槽。
優選的，所述外保護層設置為炭炭復合材料層，且外保護層的外壁均勻設置有凸起的橡膠耐磨塊。
優選的，所述外螺紋接口的左側環繞設置有圓形凹槽，且圓形凹槽內設置有密封塾片圈，所述內螺紋接口的右側環繞設置有與密封墊片圈相匹配的輔助圓形凹槽。
優選的，所述伸縮軟管的外圓直徑小于銜接管的內圓直徑，所述伸縮軟管上設置的三角形卡塊的表面均均勻設置有橫向防滑紋。
與現有技術相比，本發明的有益效果是：該儲罐新型抗震金屬軟管，結構簡單，使用方便，在金屬軟管的外部包裹設置了波紋管與彈簧層，當金屬軟管由于震動的原因造成扭曲開裂時，波紋管可繼續進行二次保護金屬軟管內材料，同時彈簧層內的彈簧具有一定伸縮張力，可保護金屬軟管與波紋管，傳統的法蘭改為內外螺紋口進行連接，使連接更穩定，同時金屬軟管左側設置的伸縮軟管可插接到銜接管，同時伸縮軟管與銜接管通過卡槽與二角趙，使連接更強。
附圖說明
圖1為本發明結構示意圖；圖2為本發明銜接管與連接法蘭結構示意圖。
圖中：1金屬軟管、2波紋管、3隔離層、4彈簧層、5外保護層、6銜接管、601滑槽、7連接法蘭、701滑塊、8內螺紋接口、9卡槽、10固定管、11固定法蘭、12外螺紋接口、13伸縮軟管、14三角形卡塊。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的實施例，都屬于本發明保護的范圍。
請參閱圖1-2,本發明提供一種技術方案:一種儲罐新型抗震金屬軟管，包括金屬軟管1，金^軟管1的外壁包裹設置有波紋管2,波紋管2的外壁包裹設置有隔離層3,隔離層3的外壁包裹設置有彈簧層4,彈簧層4的外部包裹設置有外保護層5,金屬軟管1的右側連通設置有銜接管6，銜接管6套接設置有連接法蘭7，連接法蘭7的右側設置有內螺紋接口8，銜接管6的內腔右側頂部與底部均設置有卡槽9,金屬軟管1的左側連通設置有固定管10,固定管10的左側設置有固定法蘭11，固定法蘭11的左側設置有與內螺紋接口8相匹配的外螺紋接口12,固定管10的左側貫穿固定法蘭11設置有伸縮軟管13,且伸縮軟管13延伸至固定法蘭11的左側外部，伸縮軟管13的頂部左側與底部左側均設置有與卡槽9相匹配的三角形卡塊14。
其中，銜接管6的外壁左側環繞設置有滑槽601，連接法蘭7的內腔內壁均勻設置有六組滑塊701，銜接管6通過相匹配的滑槽601與滑塊701活動連接連接法蘭7,將銜接管6通過相匹配的滑槽601與六組滑塊701連接連接法蘭7,可使活動連接更穩定，使連接法蘭7在接管6表面轉動時更省力；隔離層3設置為橡膠皮帶包裹層，且隔離層3的厚度設置為三毫米，且隔離層3遠離波紋管2的一端從左至右依次均勻設置有與彈簧層4相匹配的凹槽，橡膠皮帶包裹層由于是由橡膠制成，橡膠具有一定的柔韌性，可增加整個金屬軟管1的抗震性能；外保護層5設置為炭炭復合材料層，且外保護層5的外壁均勻設置有凸起的橡膠耐磨塊，炭炭復合材料層是由一種碳含量超過90%的纖維狀炭材料與樹脂組成的，炭炭復合材料是耐腐蝕的材料之一，可增加外保護層5的抗腐蝕性能使用壽命長，而設置的橡膠耐磨塊可增加外保護層5耐磨性能；外螺紋接口12的左側環繞設置有圓形凹槽，且圓形凹槽內設置有密封塑片圈，內螺紋接口8的右側環繞設置有與密封墊片圈相匹配的輔助圓形凹槽，通過在相匹配的圓形凹槽與輔助圓形凹槽內設置的密封墊片圈，可增加外螺紋接口12與內螺紋接口8的連接密封性；伸縮軟管13的外圓直徑小于銜接管6的內圓直徑，便于將伸縮軟管13插接到銜接管6的內腔中，伸縮軟管13上設置的三角形卡塊14的表面均均勻設置有橫向防滑紋，通過在三角形卡塊14上設置的防滑紋，可增加三角形卡塊14與卡槽9的連接穩定。
工作原理：當金屬軟管1由于震動的原因發生扭曲，從而導致金屬軟管1破裂時，由于波紋管2具有一定的伸縮調節的能力，使波紋管2可進行二保護，而包裹設置的彈簧層4，通過彈簧的伸縮彈力，可通過與波紋管2的相配合，增加金屬軟管1的抗震扭曲能力，將伸縮軟管13通過三角形卡塊14卡接到銜接管6的內腔中，連接法蘭7通過相匹配的滑塊701與滑槽601可在銜接管6上轉動，而連接法蘭7在轉動時會帶動內螺紋接口8同時轉動，連接法蘭7通過內螺紋接口8可與固定法蘭11上的外螺紋接口12相配合安裝。
盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
